Load-Sensing Nachrüstung für Bosch SB7 System
Bei diesem neu entwickelten System handelt es sich um ein System, um in einem Schlepper mit Bosch SB7 Steuergeräten ein Load-Sensing-System zu imitieren.
An diesem System können dann Load-Sensing-Steuerblöcke angeschlossen werden, zum Beispiel Güllefässer über Power Beyond.

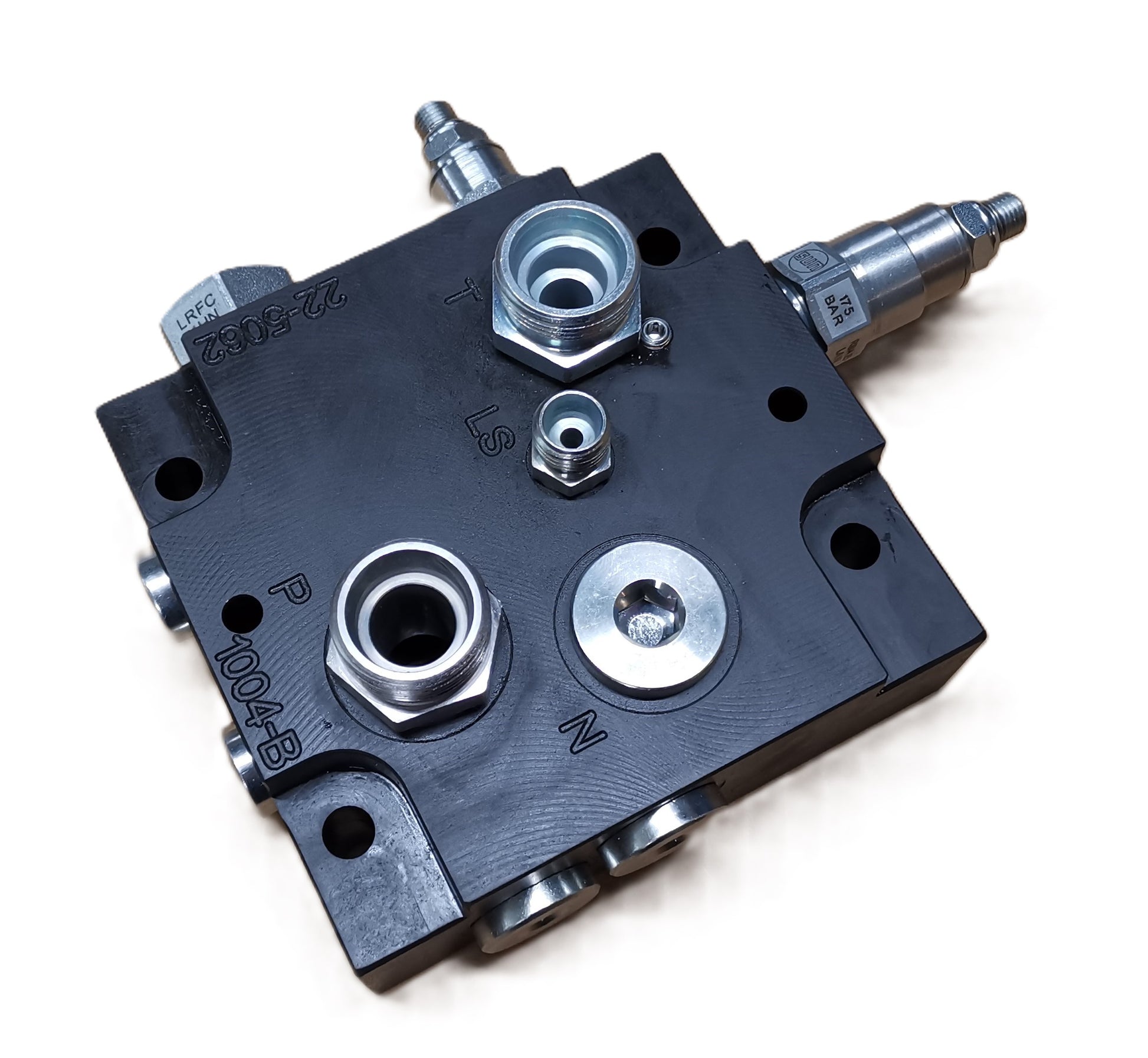

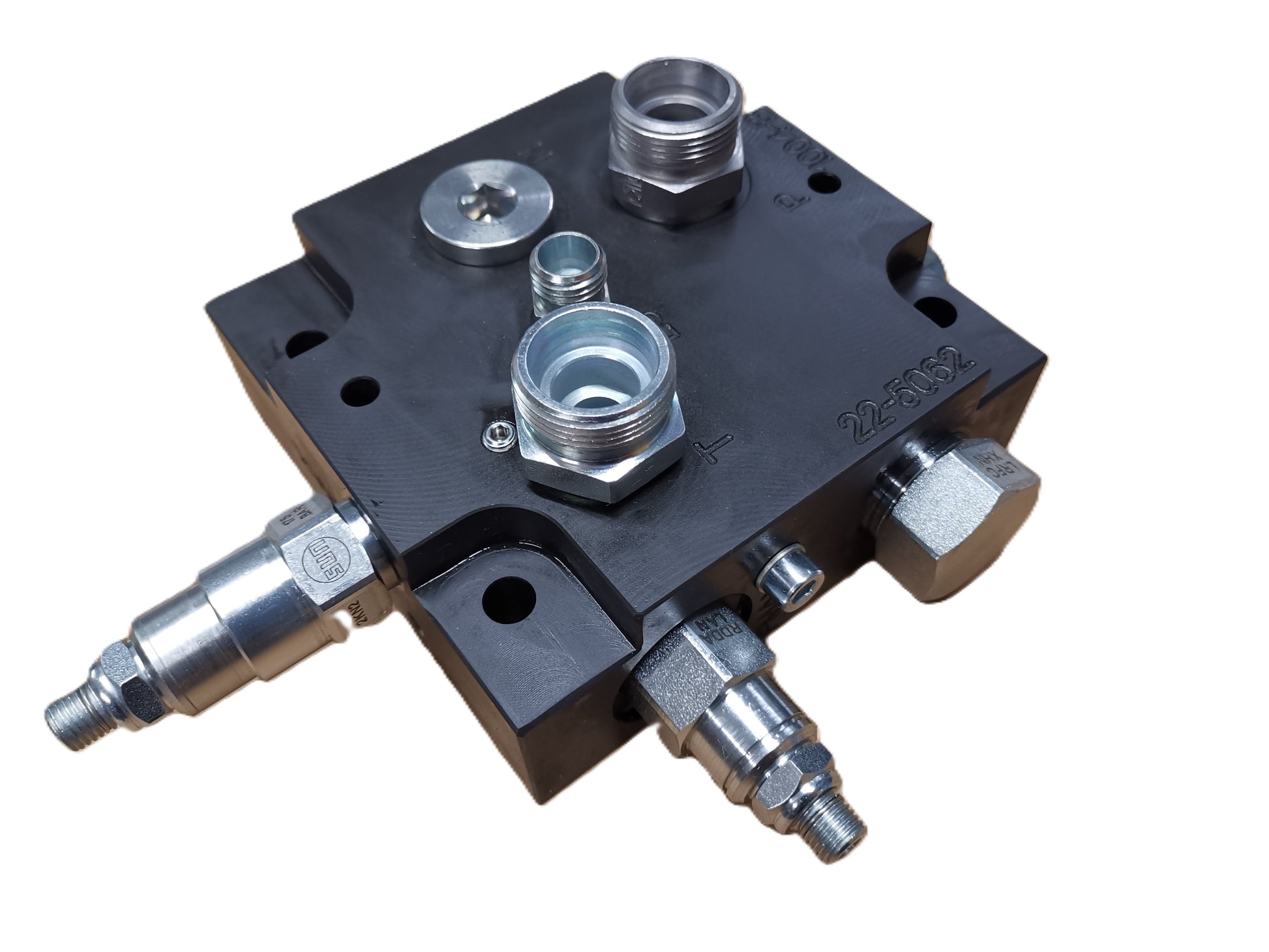

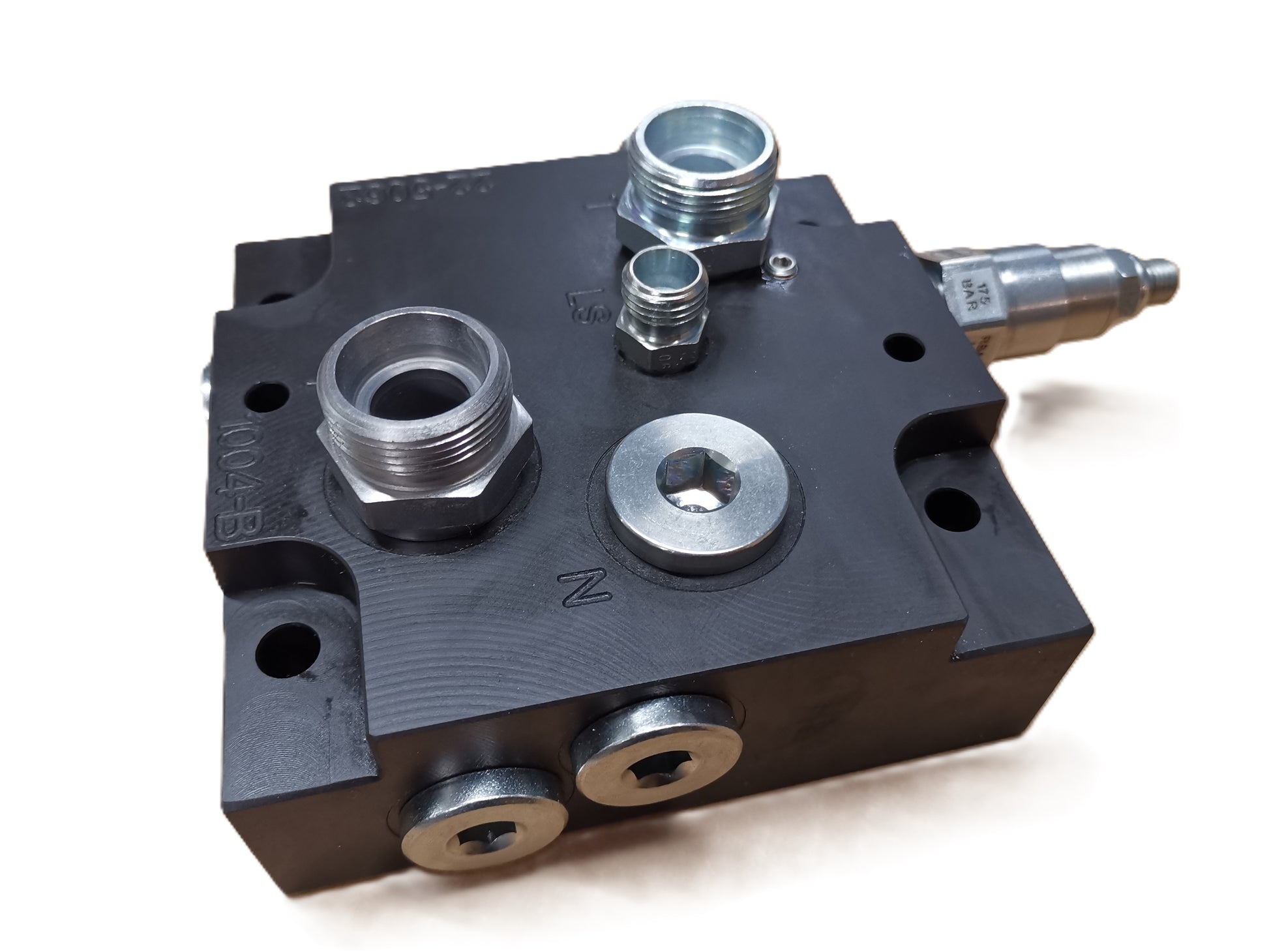

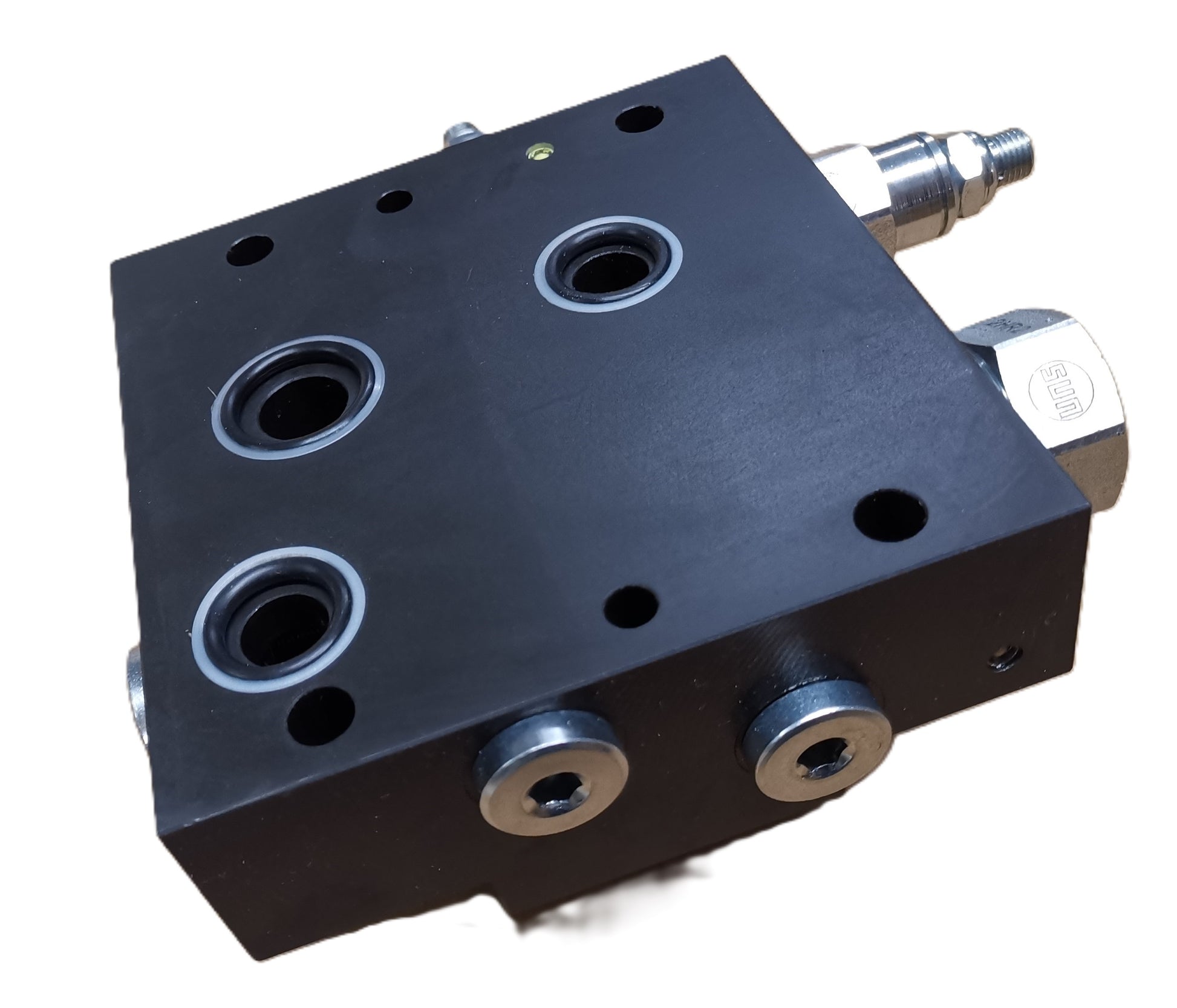

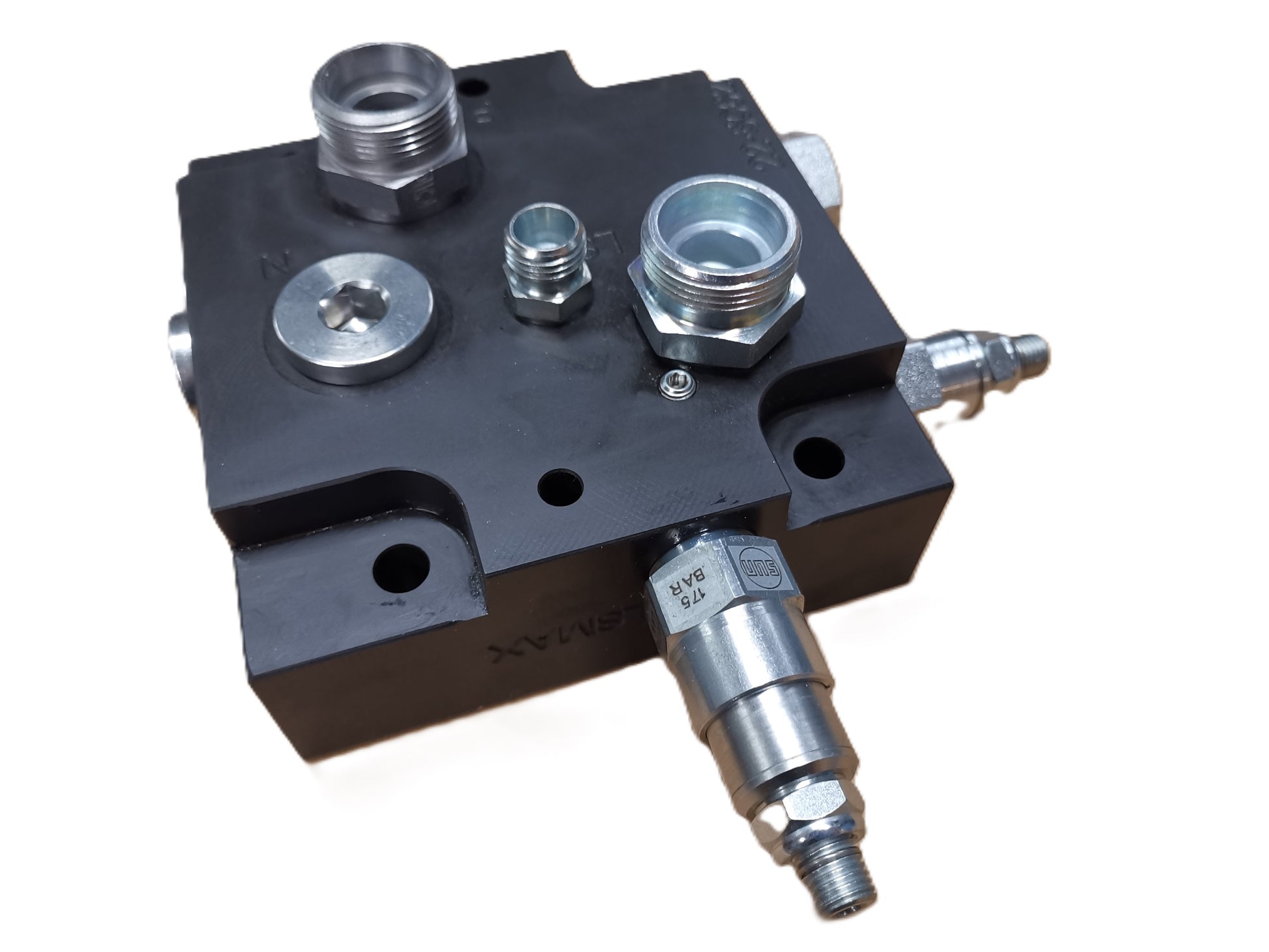

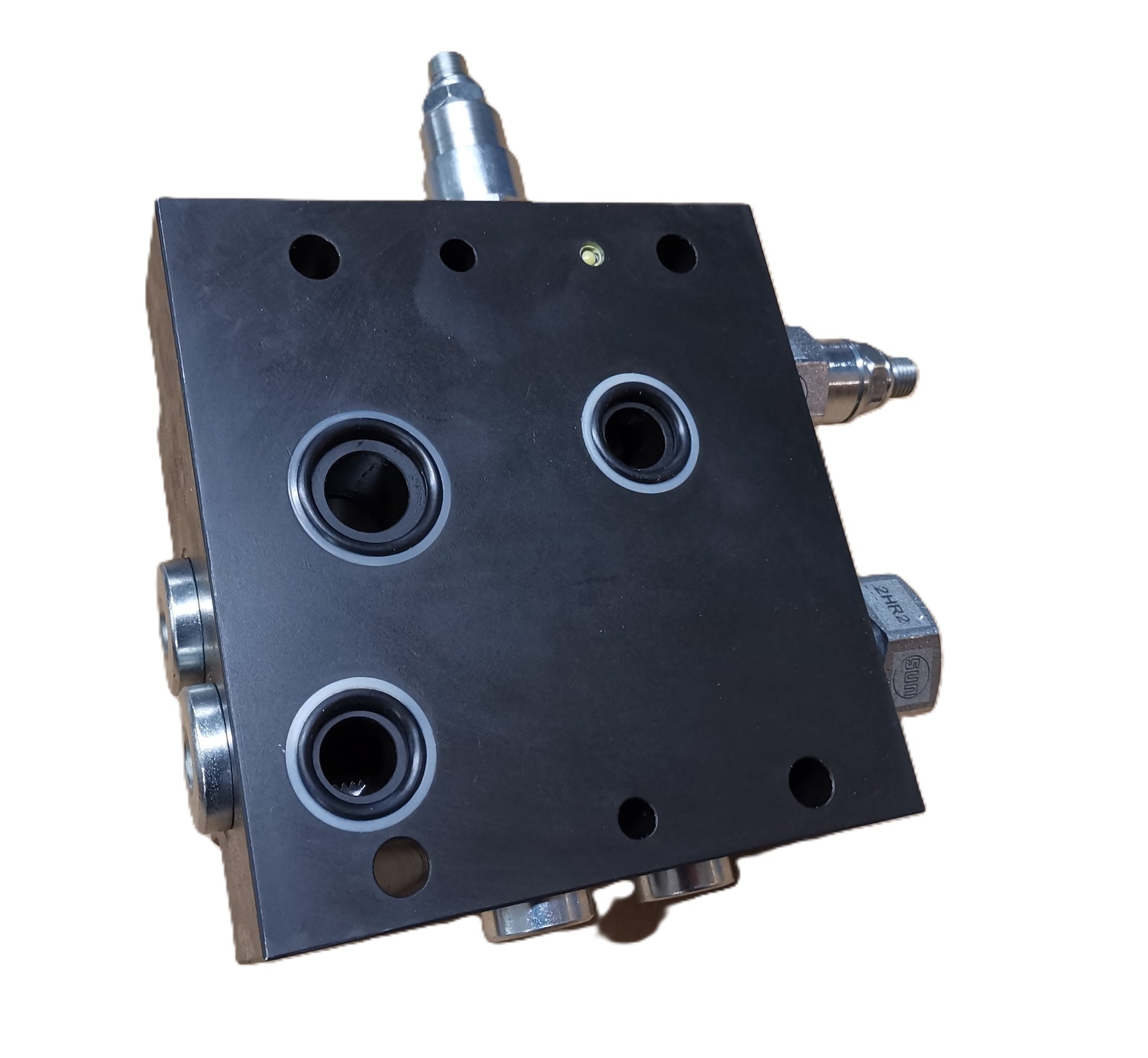

Das System ersetzt die Endplatte im Steuergeräte-Block des Schleppers.
An dieser neuen Endplatte ist die komplette notwendige Ventiltechnik enthalten.
Die Ventiltechnik kommt voreingestellt und braucht nach dem Einbau grundsätzlich keine weiteren Einstellarbeiten.
Die Endplatte enthält ein großes Haupt-Druckbegrenzungsventil und ein Druckbegrenzungsventil für das LS-Signal.
Eine integrierte Entlastung und Dämpfung für das LS-Signal stabilisieren das System.
Das System lässt sich grundsätzlich in allen Schlepper mit Bosch SB7 Steuergeräten einbauen. Es passt zu den Systemen mit drei oder vier Stehbolzen/Schrauben (auch abwärtskompatibel zu allen sehr alten Baureihen).
Hinweis an die Fendt 600er-Besitzer!
Fendt hat in den 600er ein System von Bosch in Sonderbauweise eingebaut. Dadurch lässt sich die Endplatten-Ausführung nur auf der Oberseite des Steuerblockes (direkt unter der Kabine) montieren.
Daraus resultiert, das das Endplatten-LS-System nur von einem der beiden Hydraulikkreise gespeist wird.
Voraussichtlich Mitte des Jahres werden wir eine Zwischenplattenausführung des LS-Systems anbieten können, die dann unten montiert beide Hydraulikkreise gleichzeitig nutzen kann!
Hier empfehlen wir unsere Zwischenplattenausführung (hier klicken)!
Andere Schleppertypen oder Hersteller betrifft dieses Problem explizit nicht!
Technische Daten:
- max. Druck: 250 bar
- max. Volumenstrom: 120 l/min
- voreingestellter LS-Druck: 175 bar
- voreingestellter Hauptdruck: 195 bar
- Delta-P-LS: 14 bar
- Anschlüsse: P=18L, T=18L, LS=8L
Die technischen Begleitdokumente mit einigen Hinweisen und technischen Informationen werden nach dem Kauf zum Download automatisch bereitgestellt.
